Зачем нужен OBD2 адаптер и как найти неисправность
OBD2 адаптер позволяет провести диагностику авто своими руками. С ним вы сможете найти неисправность, прочитать код ошибки и понять, почему горит Check Engine на приборной панели.
Как выбрать сканер
Перед тем как выбрать сканер, важно понять основные типы.
На рынке доминируют два варианта:
- OBD2 адаптер на базе чипа ELM327. Это бюджетный и компактный диагностический сканер, который работает в паре со смартфоном через Bluetooth или Wi-Fi. Его возможностей достаточно для большинства автовладельцев: чтение и сброс ошибок по двигателю, просмотр базовых данных. Отличный выбор для старта.
- Мультимарочный сканер. Профессиональное или полупрофессиональное устройство, представляющее собой автономный прибор с дисплеем. Он позволяет проводить глубокую диагностику не только двигателя, но и других электронных систем (ABS, SRS, АКПП).
Важный технический аспект, протоколы OBD2. Это стандарты передачи данных, своего рода «языки» общения между автомобилем и сканером. Ключевые протоколы: ISO 9141-2, KWP2000, CAN и другие. Современный ELM327 или любой мультимарочный сканер автоматически определяет нужный протокол, обеспечивая широкую совместимость с разными марками авто.
Как пользоваться
Процесс подключения диагностического сканера к автомобилю интуитивно понятен и не требует специальных навыков.
Вот простая пошаговая инструкция, как пользоваться устройством для установления стабильной связи с ЭБУ (электронный блок управления):
- Найдите диагностический порт. Первым делом нужно обнаружить разъем OBD-II. Это стандартный 16-контактный трапециевидный порт, который в большинстве моделей авто находится под рулевой колонкой, слева от водителя. Иногда его можно найти в центральной консоли или за декоративной заглушкой.

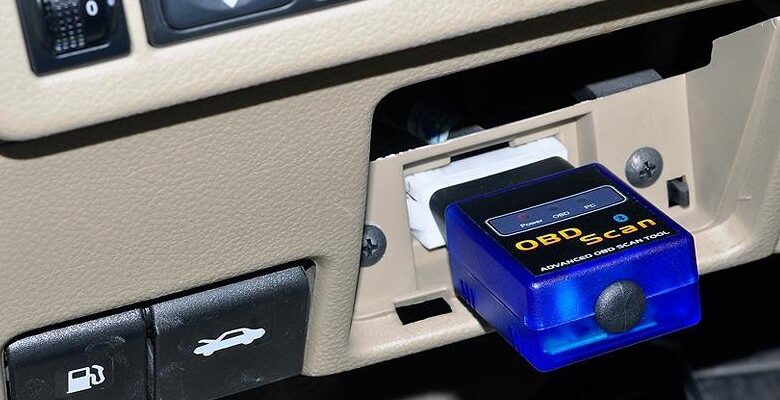

- Подключите сканер. Обязательно при выключенном зажигании аккуратно и без усилий вставьте ваш OBD2 адаптер в найденный диагностический порт до упора. Он должен войти плотно.
- Включите зажигание. Поверните ключ в положение «ON» (когда на приборной панели загораются контрольные лампы), но двигатель не запускайте. Этот шаг активирует электронный блок управления и подает питание на сканер.
- Установите соединение. Если у вас адаптер типа ELM327, включите на смартфоне Bluetooth или Wi-Fi и выполните сопряжение. Проводной или автономный диагностический сканер включится автоматически.
После этих шагов ваш прибор готов к обмену данными с ЭБУ.
Самодиагностика
Если загорелся Check Engine, бортовой компьютер зафиксировал неполадку. Процесс самодиагностика начинается с главной функции сканера — чтение ошибок. Устройство считывает из памяти ЭБУ специальный код ошибки, известный как DTC, (Diagnostic Trouble Code). Каждый такой код (например, P0171) напрямую указывает на возможную неисправность, сужая область поиска проблемы.
Далее следует расшифровка кодов. Программа диагностики предоставит описание, которое станет основой для дальнейшей диагностики двигателя. Не менее важная функция — возможность проверить датчики. Анализируя их показания в реальном времени (например, напряжение лямбда-зонда или температуру охлаждающей жидкости), можно выявить компонент, работающий некорректно, даже до того, как система запишет постоянную ошибку.
Сброс ошибок и параметры в реальном времени
После устранения неисправности вам понадобится функция сброс ошибок, чтобы погасить лампочку Check Engine. Любая современная программа для диагностики позволяет стереть ошибку из памяти ЭБУ. Важно понимать, что без ремонта неисправность останется, и ошибка снова появится.
Для продвинутой диагностики используется просмотр данных в реальном времени. Функция «Параметры в реальном времени» превращает ваш телефон в полноценный бортовой компьютер. Вы можете отслеживать обороты, температуру, показания датчиков и многое другое, что помогает выявить проблему, не дожидаясь появления DTC.
Популярное приложение для смартфона:
- Torque: Легендарное приложение для Android, славится настраиваемыми «приборками» и возможностью записи логов поездки.
- Car Scanner: Универсальное и мощное приложение для iOS и Android. Его программа для диагностики имеет очень простой интерфейс и поддерживает расширенные функции для многих марок машин!
