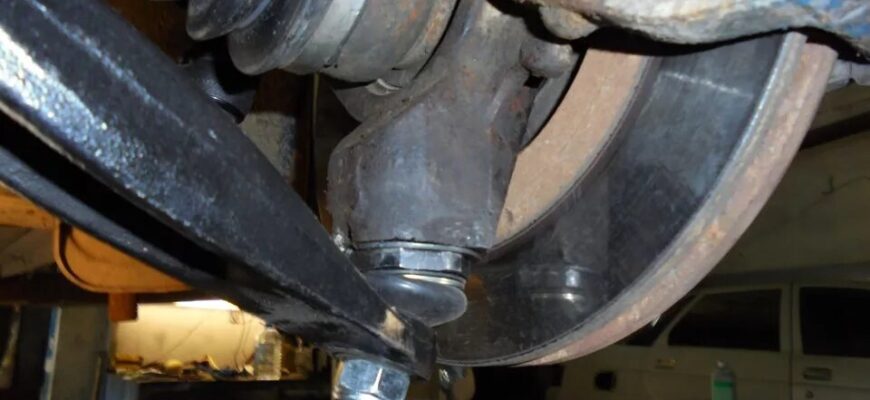

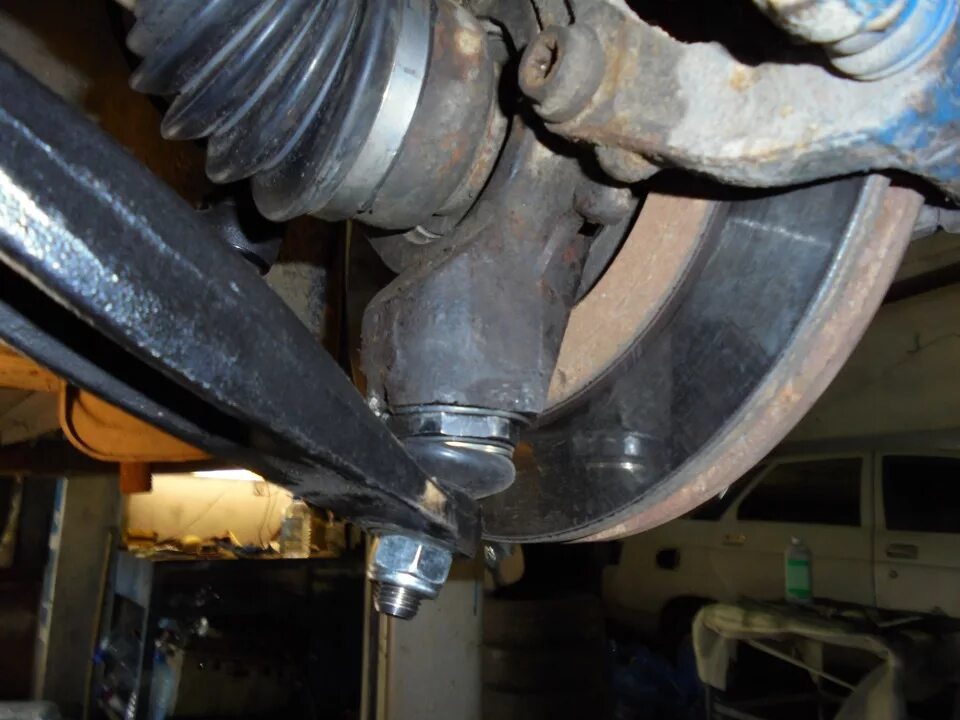

Шаровая опора – один из важнейших элементов подвески, обеспечивающий маневренность и устойчивость автомобиля.
Расскажем, как она работает, почему изнашивается и как вовремя определить неисправность, чтобы избежать серьезных проблем на дороге.
Для чего нужна шаровая опора в подвеске авто
Шаровая опора – это подвижное соединение, которое служит своего рода «шарниром» в подвеске автомобиля. Ее основная задача – обеспечить жесткое, но в то же время подвижное крепление ступицы колеса к рычагам подвески. Благодаря шаровой опоре, колесо может поворачиваться и перемещаться вверх-вниз в соответствии с работой подвески, при этом всегда оставаясь в вертикальном положении относительно дороги.
Без шаровой опоры невозможно было бы реализовать независимую работу подвески и поворот колес. Она позволяет колесу свободно вращаться вокруг своей оси, одновременно поддерживая его в правильном положении, что критически важно для:
- Управляемости. Точное и предсказуемое поведение автомобиля на дороге.
- Устойчивости. Сохранение курсовой устойчивости на различных скоростях и покрытиях.
- Комфорта. Смягчение ударов от неровностей дороги.
- Безопасности. Гарантия того, что колесо не потеряет контакт с дорожным полотном и не отсоединится от подвески.
Как устроена шаровая опора
Шаровая опора состоит из нескольких ключевых элементов, работающих вместе для обеспечения подвижности и надежности:
- Корпус. Прочная металлическая деталь, которая крепится к рычагу подвески.
- Шаровой палец. Стержень с полусферическим наконечником («шаром») на одном конце. Он вставляется в корпус и крепится к ступице колеса.
- Вкладыш (вкладыши). Изготовлены из прочного антифрикционного материала (например, полимерного), расположены внутри корпуса и служат для уменьшения трения между шаровым пальцем и корпусом.
- Пыльник. Эластичный резиновый или полимерный чехол, который закрывает подвижное соединение. Это один из самых важных элементов, защищающий внутреннюю часть опоры от грязи, воды и пыли, а также удерживающий смазку.
- Смазка. Находится внутри корпуса, уменьшает трение и предотвращает коррозию.
- Крепежные элементы. Стопорное кольцо, гайка или болты для фиксации.
Принцип работы прост: шаровой палец с помощью шара вращается и качается внутри корпуса на вкладышах, обеспечивая нужную свободу движений колеса.
Сколько шаровых опор в подвеске
Количество шаровых опор в подвеске автомобиля не является фиксированным и зависит от конкретной конструкции.
- Передняя подвеска. Чаще всего на каждом переднем колесе устанавливается одна или две шаровые опоры. Например, в классической подвеске MacPherson обычно одна нижняя шаровая опора на колесо. В многорычажных подвесках или подвесках на двойных поперечных рычагах может быть по две шаровые опоры (верхняя и нижняя) на каждое колесо.
- Задняя подвеска.На многих автомобилях с полузависимой или независимой задней подвеской шаровые опоры могут отсутствовать вовсе или использоваться в небольшом количестве, например, для крепления отдельных рычагов.
Важно помнить, что мы говорим именно о несущих шаровых опорах подвески, которые удерживают колесо. Не стоит путать их с рулевыми наконечниками, которые также имеют шаровой шарнир, но относятся к рулевому управлению.
Основные причины износа шаровой опоры
Шаровая опора работает в условиях постоянных нагрузок, вибраций и воздействия окружающей среды. Неудивительно, что со временем она изнашивается.
Вот основные причины:
- Повреждение пыльника. Это самая частая и критическая причина. Пыльник – это защита. Если он порвался, внутрь опоры попадает грязь, вода, песок. Они действуют как абразив, вымывают смазку и вызывают ускоренный износ шарового пальца и вкладышей, а также коррозию.
- Естественный износ (выработка). Со временем, даже при целом пыльнике, поверхности трения изнашиваются, появляется люфт между шаровым пальцем и вкладышами.
- Агрессивная езда. Частые наезды на глубокие ямы, бордюры, движение по разбитым дорогам создают ударные нагрузки, которые ускоряют разрушение опоры.
- Некачественные запчасти. Дешевые аналоги могут иметь низкое качество металла, пластика вкладышей или пыльника, что сокращает срок их службы.
- Перегрузки автомобиля. Постоянная езда с превышением допустимой массы увеличивает нагрузку на все элементы подвески, включая шаровые опоры.
Как понять, что шаровая опора неисправна
Вовремя заметить неисправность шаровой опоры – значит избежать серьезных проблем и дорогостоящего ремонта, а главное – обеспечить безопасность.
Основные признаки неисправности:
- Глухой стук в передней подвеске. Особенно заметен при проезде мелких неровностей (трещины, стыки асфальта), на малых скоростях. Стук может усиливаться при повороте руля.
- Скрип или хруст. Могут появляться при повороте руля, трогании с места или проезде «лежачих полицейских».
- Увод автомобиля в сторону. Машина может «тянуть» вправо или влево, даже если руль установлен прямо.
- Неравномерный износ шин. Из-за нарушения углов установки колес.
- Потеря устойчивости. Автомобиль становится «валким», ухудшается его реакция на повороты руля, особенно на скорости.
- Люфт колеса. При вывешенном колесе можно почувствовать люфт, если покачать его рукой или с помощью монтировки.
Как проверить шаровую опору:
- Визуальный осмотр. Лучше всего на эстакаде или подъемнике. Внимательно осмотрите пыльники на предмет трещин, разрывов, следов вытекающей смазки.
- Проверка люфта. Вывесьте колесо. Возьмитесь за него обеими руками снизу и сверху и попробуйте покачать. Затем можно подложить монтировку под рычаг около шаровой опоры и с усилием попробовать приподнять рычаг – наличие даже небольшого люфта укажет на износ.
- Профессиональная диагностика. В автосервисах используются специальные стенды и методы, позволяющие точно определить состояние шаровых опор.
Внимание! Ездить с неисправной шаровой опорой КАТЕГОРИЧЕСКИ ОПАСНО! В крайнем случае, изношенная опора может «вырвать», что приведет к отсоединению колеса от подвески прямо во время движения.
Как заменить шаровую опору
Процесс замены шаровой опоры зависит от конструкции автомобиля и способа крепления опоры (на болтах или запрессована).
Однако общие шаги выглядят так:
- Подготовка. Автомобиль поднимается на подъемнике или устанавливается на надежные опоры, снимается колесо.
- Отсоединение. Откручивается гайка, крепящая шаровой палец к ступице/поворотному кулаку. Возможно, потребуется съемник для разъединения конусного соединения.
- Демонтаж старой опоры. Если опора крепится болтами к рычагу, их откручивают. Если она запрессована, потребуется специальный пресс или съемник для выпрессовки.
- Установка новой опоры. Новая опора устанавливается на место старой, все крепления затягиваются с нужным моментом.
- Сборка. Производится в обратном порядке.
- Развал-схождение. Обязательно после замены шаровой опоры необходимо отрегулировать углы установки колес (развал-схождение), так как их параметры могли измениться.
Когда обратиться к специалистам:
Самостоятельная замена шаровой опоры возможна, но требует определенных навыков, наличия инструментов (включая, возможно, съемник или пресс) и понимания процесса. Если у вас нет опыта, необходимых инструментов или конструкция подвески вашего автомобиля сложная, лучше доверить эту работу профессионалам на СТО. Это гарантирует правильную установку и вашу безопасность.
